1.1 GH145(GH4145) 材料牌号  GH145(GH4145)

1.2 GH145(GH4145) 相近牌号 Inconel X-750(美国）,NiCr15Fe7TiAl(德 国),NC15FeTNbA(法国),NCF750 （日本）

1.3 GH145(GH4145) 材料的技术标准

    Q/3B  4088-1994《GH145合金毛细管材》

    Q/3B  4098-1995《GH145合金丝材》

    Q/3B  4198-1993《GH145合金冷轧板材、带材》

1.4 GH145(GH4145) 化学成分  见表1-1。

表1-1%

    注：表中Mn、Si为棒、锻件、环形件和丝材含量，板材、带材和管材为：ω(Mn)≤0.35%,ω(Si)≤0.35%。

1.5 GH145(GH4145) 热处理制度 板、带、管材供应状态的固溶热处理制度980℃±15℃，空冷。材料及零件的中间热处理制度，可分别选择下列工艺进行热处理。

    退火：955～1010℃，水冷。

    焊接件焊接前退火：980℃，1h。

    焊接件消除应力退火：900℃,保湿2h。

    消除应力退火：885℃±15℃，24h,空冷。

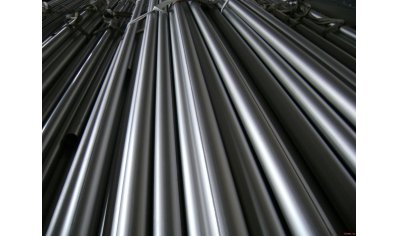

1.6 GH145(GH4145) 品种规格与供应状态 可以供应各种规格的棒材、锻件、环形件、热轧板、冷轧板、带材、管材和丝材。

    板材和带材一般于热轧或冷轧、退火或固溶、酸洗抛光后供应。

棒材、锻件和环形件可于锻态或热轧状态供应；也可于锻后固溶处理供应；棒材可于固溶后磨光或车光供应，当订单有要求时，可于冷拉状态就位。

管材于固溶处理并清除氧化皮后供应。

    丝材可于固溶状态供应；对于标称直径或厚度在6.35mm以下的丝材，可固溶后并以50%～65%的冷拉变形供应；标称直径或边长大于 6.35mm的丝材，固溶处理后以不小于30%的冷拉变形供应。对于标称直径或边长不大于0.65mm的丝材，根据要求固溶处理后以不小于15%的冷拉变 形供应。

1.7 GH145(GH4145) 熔炼与铸造工艺 合金采用电弧炉加真空自耗重熔、真空感应加电渣、电渣加真空自耗重熔或真空感应加真空自耗重熔。

1.8 GH145(GH4145) 应用概况与特殊要求 该合金主要用于制造航空发动机工作温度在540℃以下的耐腐蚀的平面波形弹簧、周向螺旋弹簧、螺旋压簧、弹簧卡圈和密封圈等零件。

二、GH145(GH4145) 物理及化学性能

2.1 GH145(GH4145) 热性能

2.1.1 GH145(GH4145)  熔化温度范围  1395～1425℃。

2.1.2 GH145(GH4145)  热导率  见表2-1。

表2-1[1]

2.1.3 GH145(GH4145) 线膨胀系数 见表2-2。

表2-2[2]

2.2 GH145(GH4145)密度  ρ=8.25g/cm3[7]。

2.3 GH145(GH4145)电性能  50℃时的电阻率ρ=1.22×10-6Ω.m[6]。

三、GH145(GH4145)力学性能

    GH145(GH4145)技术标准规定的带材、板材和管材的室温力学性能见表3-1。

表3-1

注：交货状态为固溶980℃±15℃，保温适当时间，空冷或快冷，去除氧化皮。

GH145(GH4145)技术标准规定的丝材的室温力学性能见表3-2。

表3-2

    注：交货状态，丝材在冷拉至成品前，在1090～1200℃内的某一温度固溶处理，然后按下述规定进行冷拉；

    A类：标称直径或边长不大与6.35mm的丝材，冷拉变形量为50%～65%；标称直径或边长大于6.35mm的丝材，冷拉变形量为 30%以上。

    B类：标称直径或边长不大于0.65mm的丝材，冷拉变形量为15%左右。

GH145(GH4145)棒材、锻材和环形件标准规定的持久性能见表3-3。

表3-3[3]

四、GH145(GH4145) 组织结构

4.1 GH145(GH4145)相变温度 γ′相开始析出温度约为600℃，析出峰约为800℃，900℃开始回溶，到970℃时几乎全部溶解。

4.2 GH145(GH4145)时间-温度-组织转变曲线

4.3 GH145(GH4145)合金组织结构 合金经标准热处理后，其组织由γ基体、Ti(C、N)、Nb(C、N)、M23C6碳化物和γ′[Ni3(Al、Ti、Nb)]相组成，γ′含量大约为14.5%，是合金的主要强化相。

五、 GH145(GH4145)工艺性能与要求

5.1 GH145(GH4145)成形性能 合金的锻造温度在1220～950℃之间均易成形。钢锭开坯锻造，其加热温度可在1200℃，为了使最终锻 件或棒材获得良好的组织和性能，随后的锻造加热温度应在相应较低的温度下进行。终锻温度应不低于950℃。该合金在剧烈成形工序后应进行固溶处理。

5.2 GH145(GH4145)焊接性能 合金具有较好的焊接性能，可进行各种焊接，但对大截面的零件较难进行熔焊，而对小截面零件和薄板焊接性能较 好。焊接必须在退火或固溶处理后进行，焊后应进行消除应力处理，采用980℃，保湿0.5h或900℃保湿2h。焊接组合件随后进行时效处理，可获得近似 完全热处理状态的强度。

5.3 GH145(GH4145)零件热处理工艺 零件的热处理应在无硫的中性或还原性气氛中进行，以免发生硫化。零件应避免在870～650℃之间进行“热-冷”处理，对于大截面的零件，为了防止裂纹，固溶处理后应在空气中冷却。

成品零件最终热处理：

对于在600℃以上工作、要求最佳持久蠕变性能的零部件：

固溶：1150℃±15℃,保温2～4h,空冷；

时效：845℃±15℃，保温24h，空冷+705℃±15℃,保温24h,空冷。

对于在600℃以下工作、要求最佳室温和高温拉伸性能的零部件：

固溶：980℃±15℃,保温1h,空冷；

时效：730℃±15℃，保温8h，以50℃/h炉冷到620℃±10℃,保温8h,空冷。

环形件一般采用下述热处理制度：

固溶：1095℃±15℃,保温2-4h,空冷；

时效：845℃±15℃，保温24h，空或炉冷到+705℃±15℃,保温20h,空冷。

棒材和锻件在600℃以下温度使用时，采用下述制度进行热处理：

均匀化：885℃±15℃,保温24h,空冷；

时效：705℃±15℃，保温20±1h,空冷。

退火状态的板材和带材及做弹簧用的板带和丝材可采用下述制度进行热处理：

时效：1）705℃±15℃,保温22h,空冷；

          2）760℃±10℃，保温1h,空冷。

固溶：980℃±15℃,保温1h,空冷；

时效：730℃±10℃，保温8h，以50℃/h炉冷到+620℃±10℃,保温8h,空冷。

5.4 GH145(GH4145)表面处理工艺

5.5 GH145(GH4145)切削加工与磨削性能 合金可以在各种状态下进行机械加工，退火或固溶状态下机械加工性能良好。
