Q345D-上海博中金属集团有限公司

产品中心 > 低合金高强度钢板

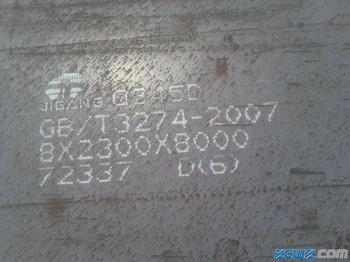

Q345D

说明：

Q345D钢板。Q345D国家执行标准安钢销售《DH-15896890234》.Q345D钢材与Q345A，B，C钢相比而言。Q345D钢板焊接需要先预热，因含碳量比较高。常备资源Q235B/C/D、Q345B\C\D\E、Q345R、Q245R、Q345qC、Q345qD、Q345qE、Q390D、Q460C、Q235GJ、Q345GJ等，卷板Q235/Q345 1.5-14mm 用于各类钢结构工程，已与各大型钢构企业形成良好的战略合作伙伴。风电、船板CCS-A\B AH32\AH36（九国认证）品种多、资源全，价位低，依托上海博中JS集团优势资源，围绕舞钢、邯钢、首钢特价资源，专业形成了一个船用钢板采购及期货定轧的优秀团队。
化学成分：

C：≤0.18；Si：≤0.50；Mn：≤1.70；P：≤0.030；S：≤0.025；Nb：≤0.07；V：≤0.15；Ti：≤0.20；Cr：≤0.30；Ni：≤0.50；Cu：≤0.30；N：≤0.012；Mo：≤0.10；Als：≥0.015。
力学性能：
屈服：≤16mm：≥345；16—40mm：≥335；40—63mm：≥325；63—80mm：≥315；

80—100mm：≥305；100—150mm：≥285；150—200mm：≥275；200—250：≥275；

250—400：≥265。

抗拉强度：450—630。

伸长率：≥21。

冲击试验：-20℃：≥34。

交货状态：
钢材以热轧，控扎，正火，正火+回火，热机械轧制（TMCP）状态交货
焊接性能：

Q345D钢板焊接需要先预热，因含碳量比较高。
1、热的目的是为了防止冷裂纹的产生。冷裂纹与碳当量有直接关系。因而要分清该材料的碳当量，Q345A（以前的牌号叫16Mn）、Q345D的碳当量是一样的。Q345的碳当量0.3%不到，可以说焊接性还可以（一般说碳当量0.4%上以冷裂纹敏感性增大）。所以Q345A通常情况下是不预热的。但是当板很厚时，由于冷却很快，还是要预热。曾经20#钢用J422（E4303）焊裂过。如果板厚在70mm以上，不预热风险很大。
2、Q345D与平时我们常用的Q345A区别就在于杂质S、P更少，低温冲击性能更好。从焊接角度说，当母材杂质元素少了，对于控制焊接热裂纹是有好处的。
3、当然既然母材选择Q345D材料（比Q345A贵，且供货少），一般说都是有特殊用途，所以焊接材料不会随便选用，最好是按焊接材料说明书使用，如果焊条说明书说要对母材预热，那就预热。因为没有按厂家说明书使用焊接材料，焊缝性能会大打折扣的。

上海博中JS集团
